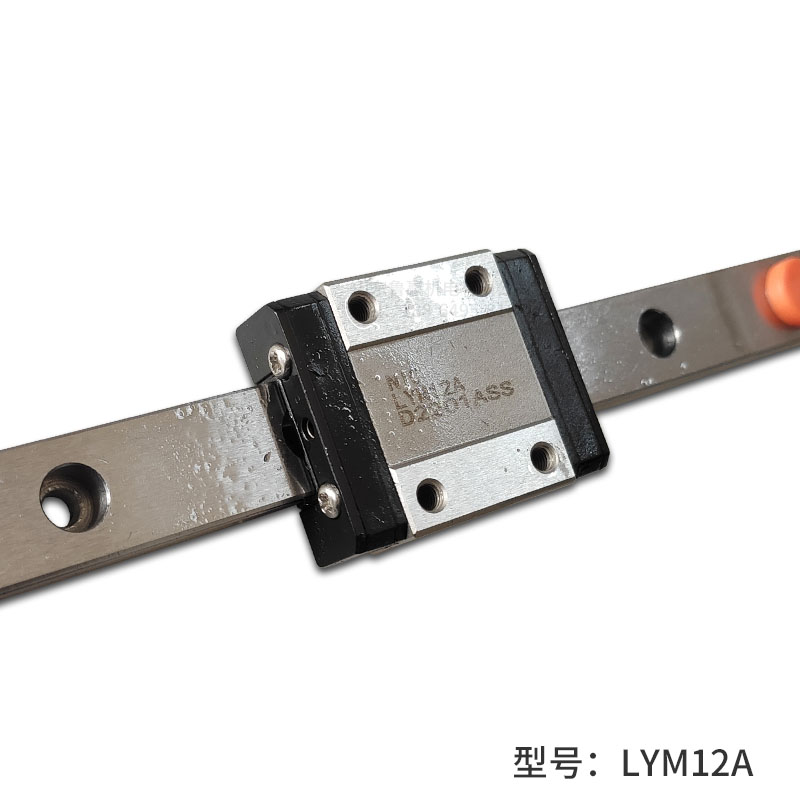

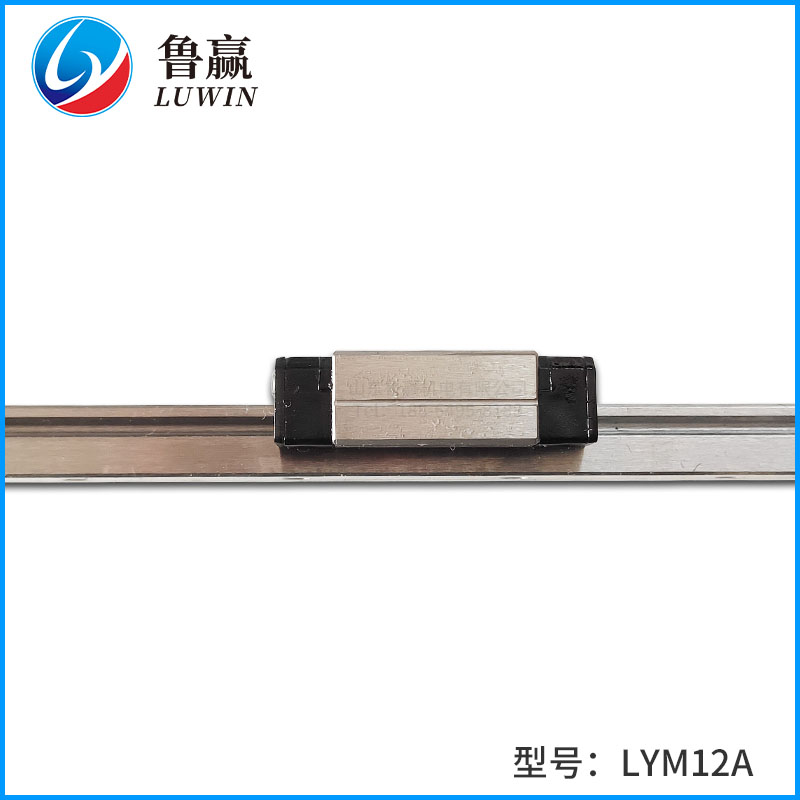

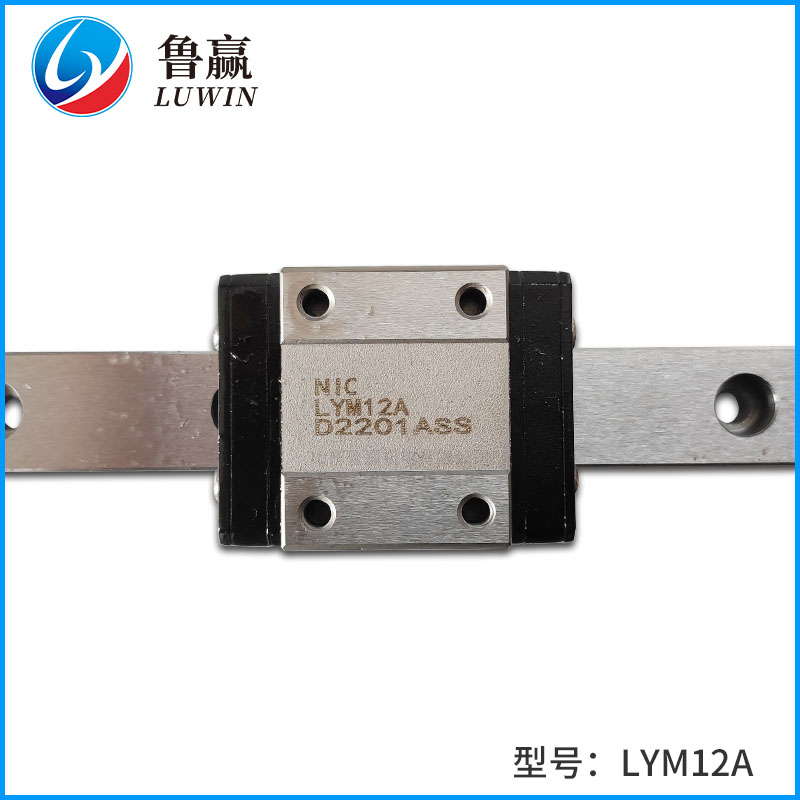

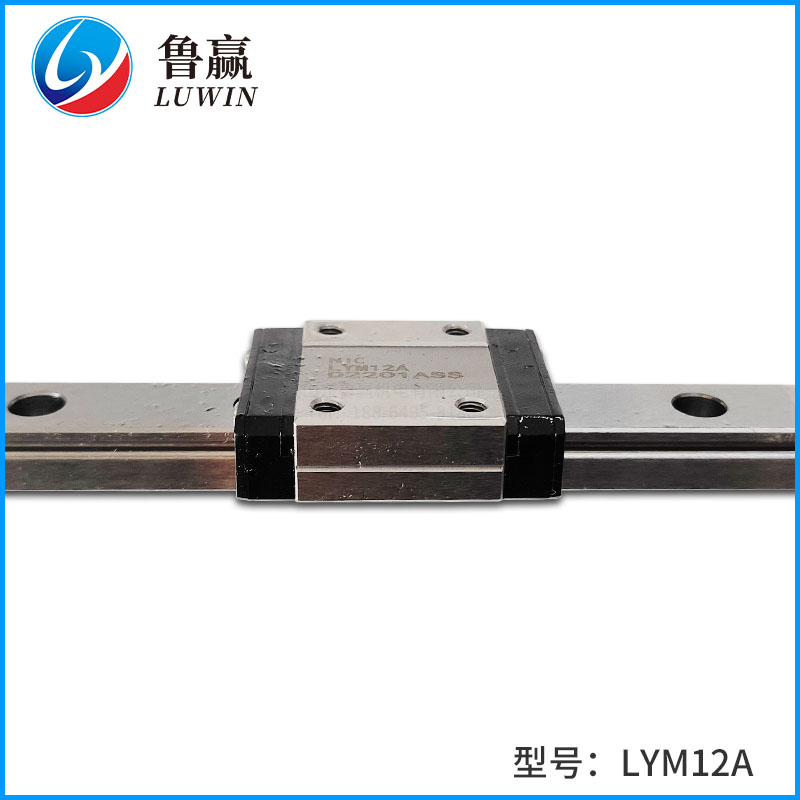

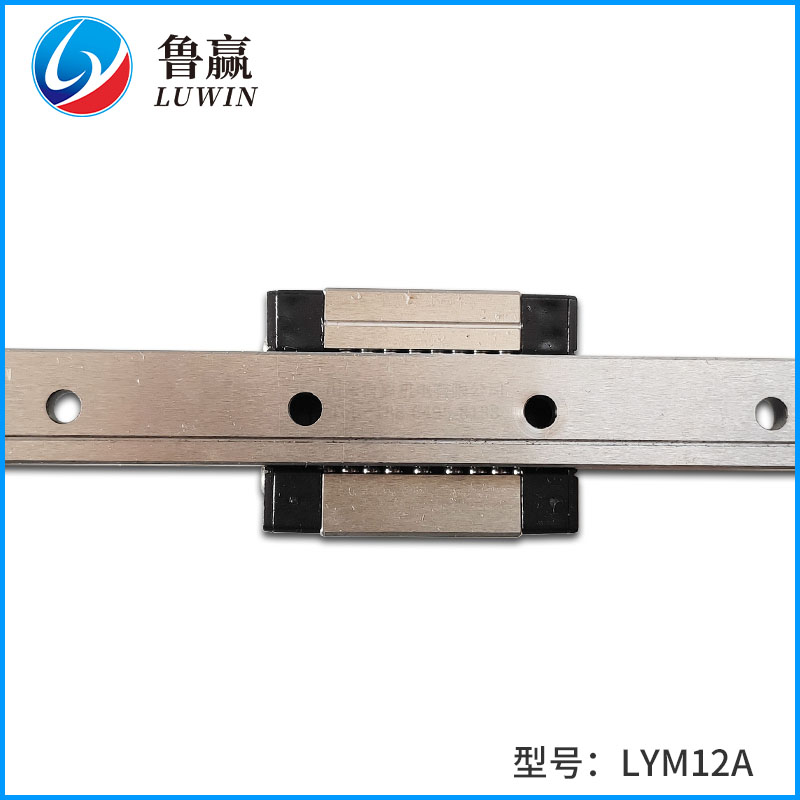

1.体积小、轻量化，特别适合小型化设备使用。

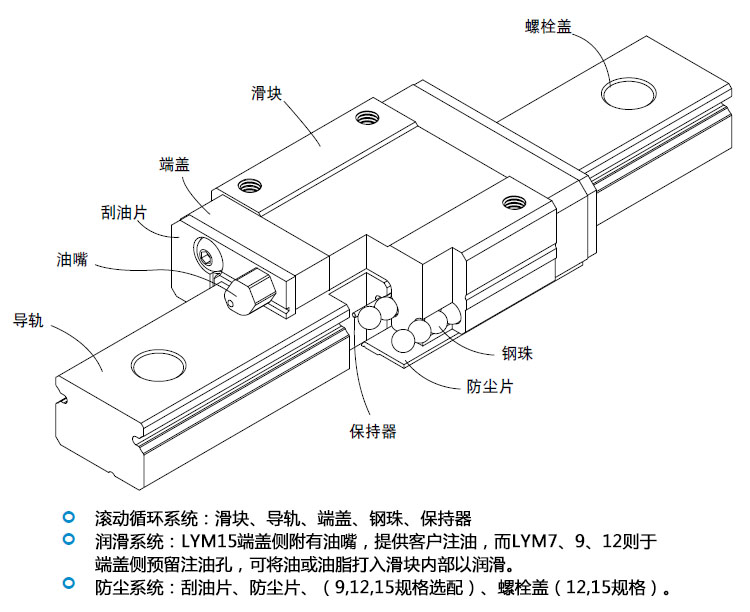

2.采用歌德型四点接触式设计，可承受各方向负荷，具备高刚性，高精度等特性。
3.有钢珠保持器设计，在精度允许下具备互换性。
单位：mm

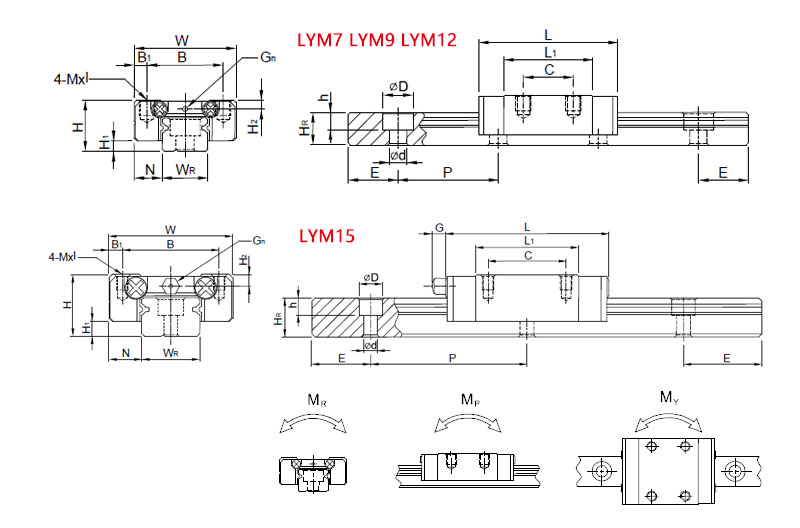

| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM12A | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34.7 | - | Φ2 | M3×3.5 | 2.5 | 0.034 | |
| LYM12AL | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 20 | 32.4 | 45.4 | - | Φ2 | M3×3.5 | 2.5 | 0.054 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷C KN |
基本静额定负荷C0 KN |
容许静力矩 | 导轨 重量 kg/m |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM12A | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3×8 | 2.84 | 3.92 | 25.5 | 13.72 | 13.72 | 0.65 |
| LYM12AL | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3×8 | 3.72 | 5.88 | 38.2 | 36.26 | 36.26 | 0.65 |
