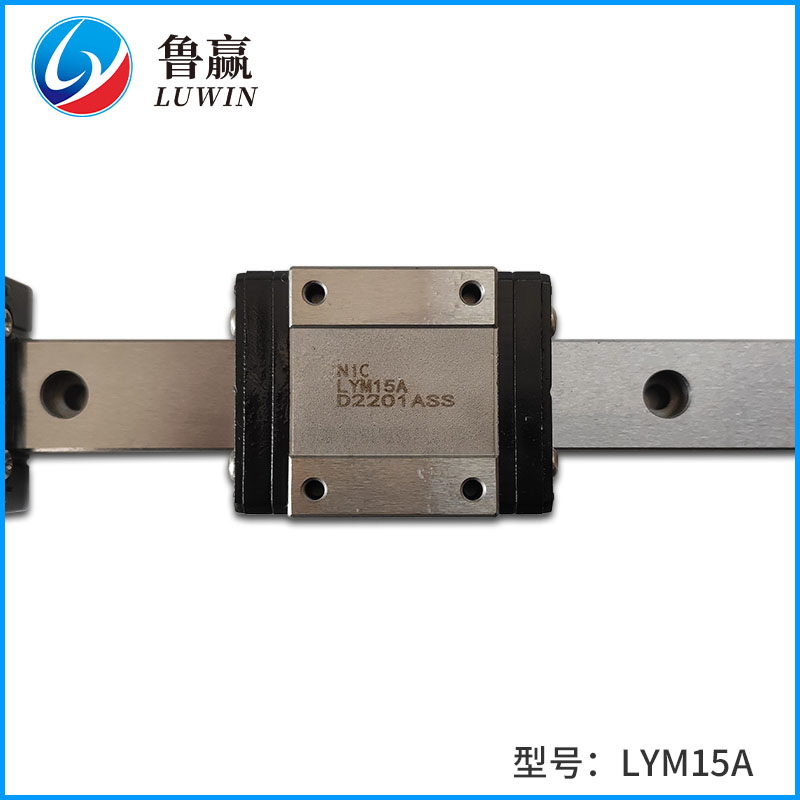

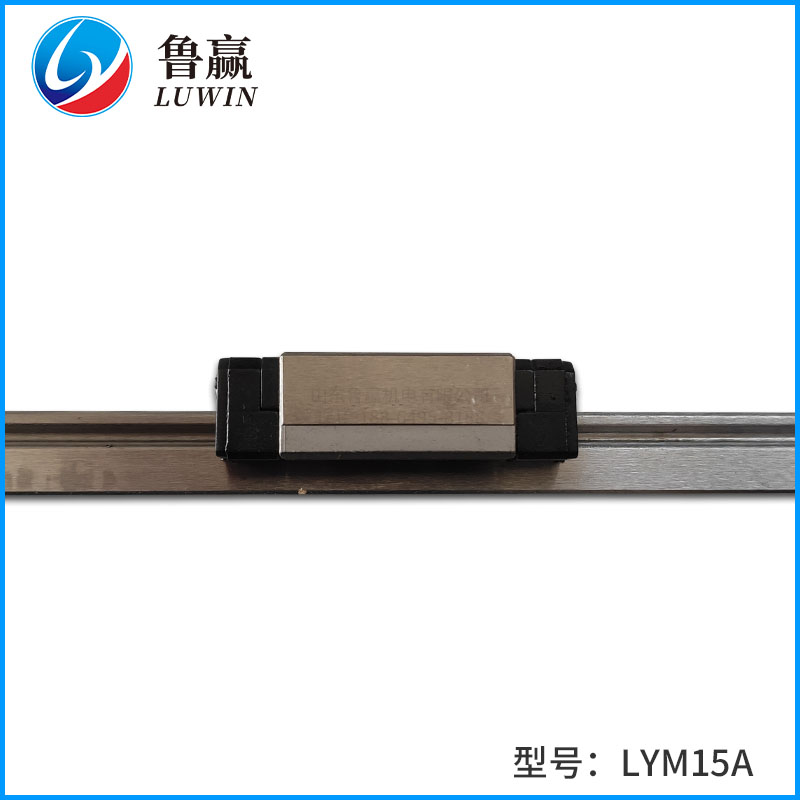

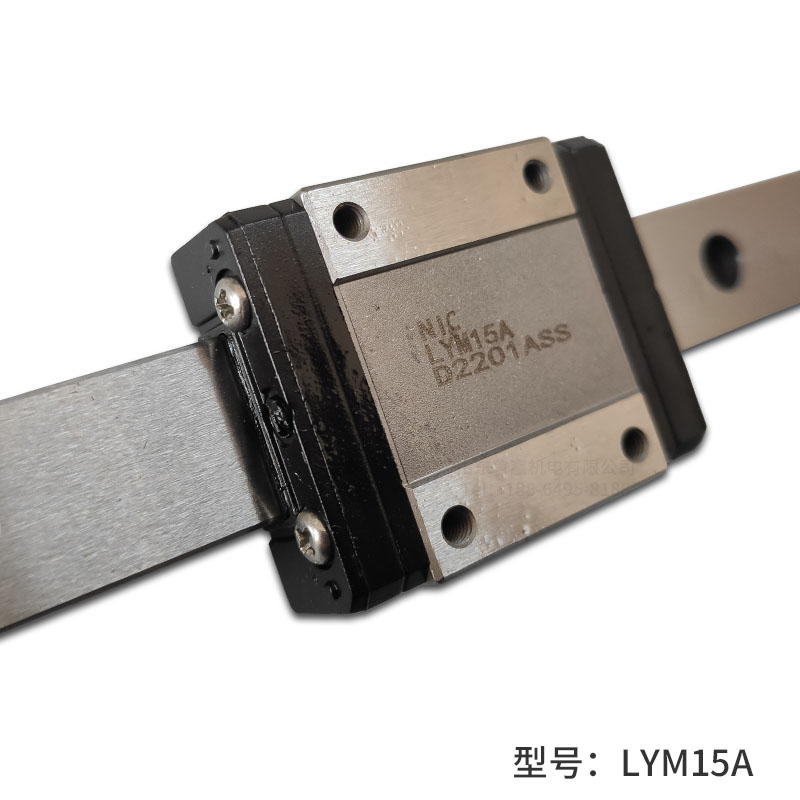

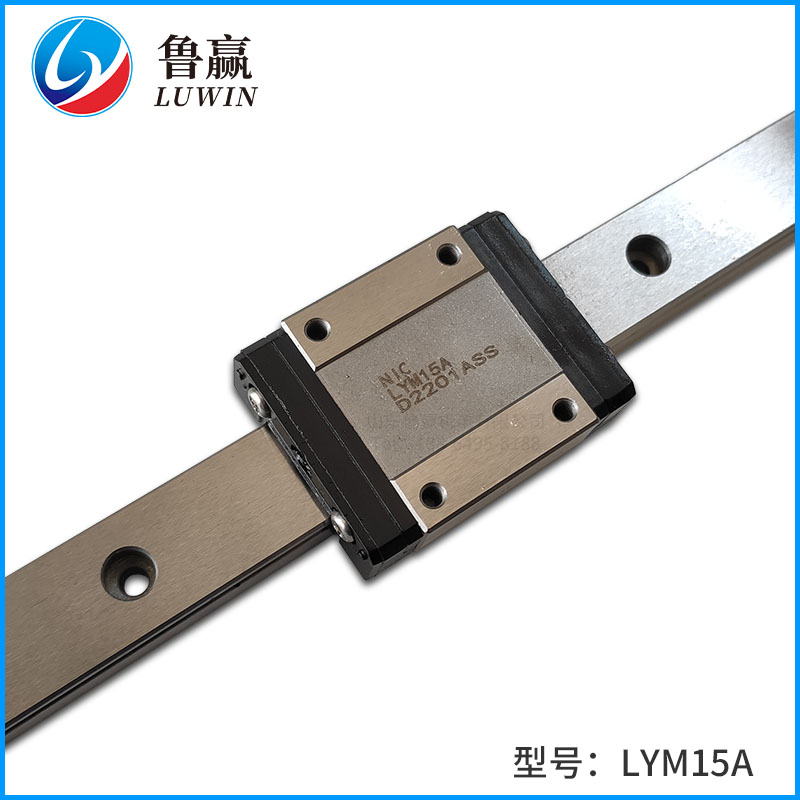

1.体积小、轻量化，特别适合小型化设备使用。
2.采用歌德型四点接触式设计，可承受各方向负荷，具备高刚性，高精度等特性。

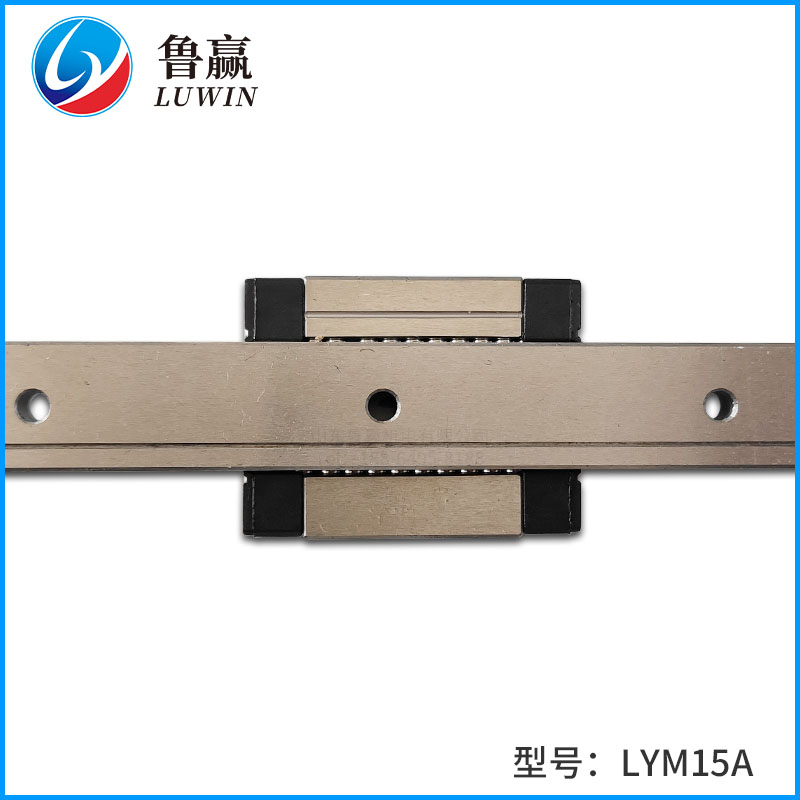

3.有钢珠保持器设计，在精度允许下具备互换性。
单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM15A | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26.7 | 42.1 | 4.5 | M3 | M3×4 | 3 | 0.059 | |
| LYM15AL | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 25 | 43.4 | 58.8 | 4.5 | M3 | M3×4 | 3 | 0.092 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷C KN |
基本静额定负荷C0 KN |
容许静力矩 | 导轨 重量 kg/m |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM15A | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3×10 | 4.61 | 5.59 | 45.1 | 21.56 | 21.56 | 1.06 |
| LYM15AL | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3×10 | 6.37 | 9.11 | 73.5 | 57.82 | 57.82 | 1.06 |
