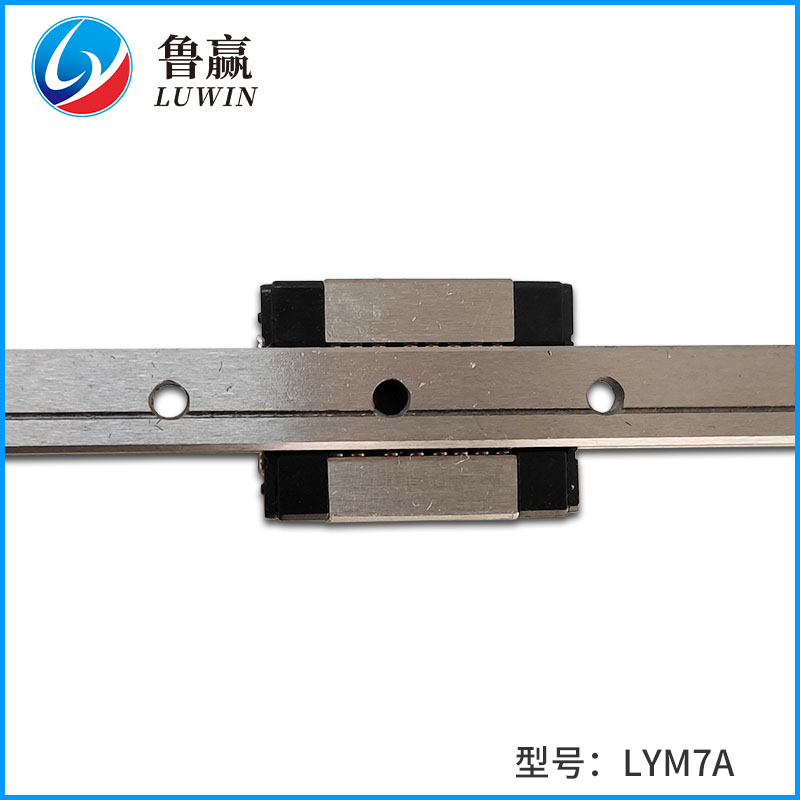

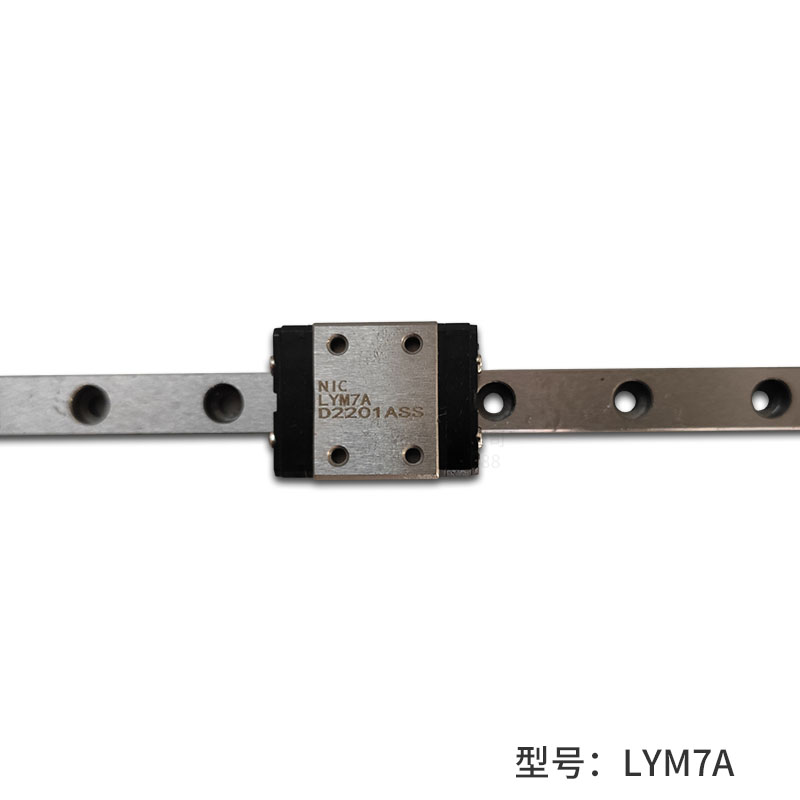

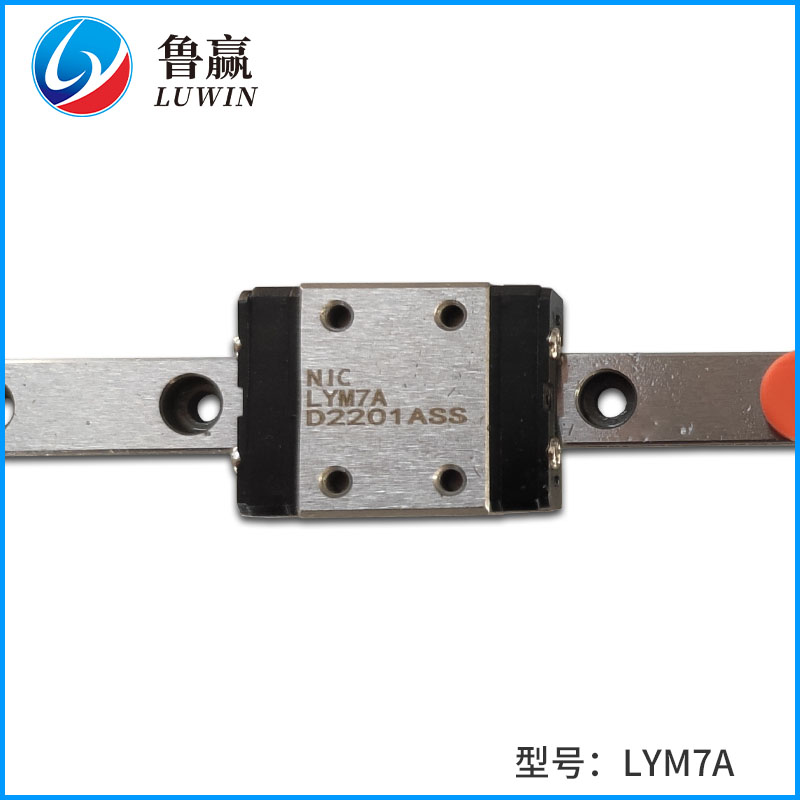

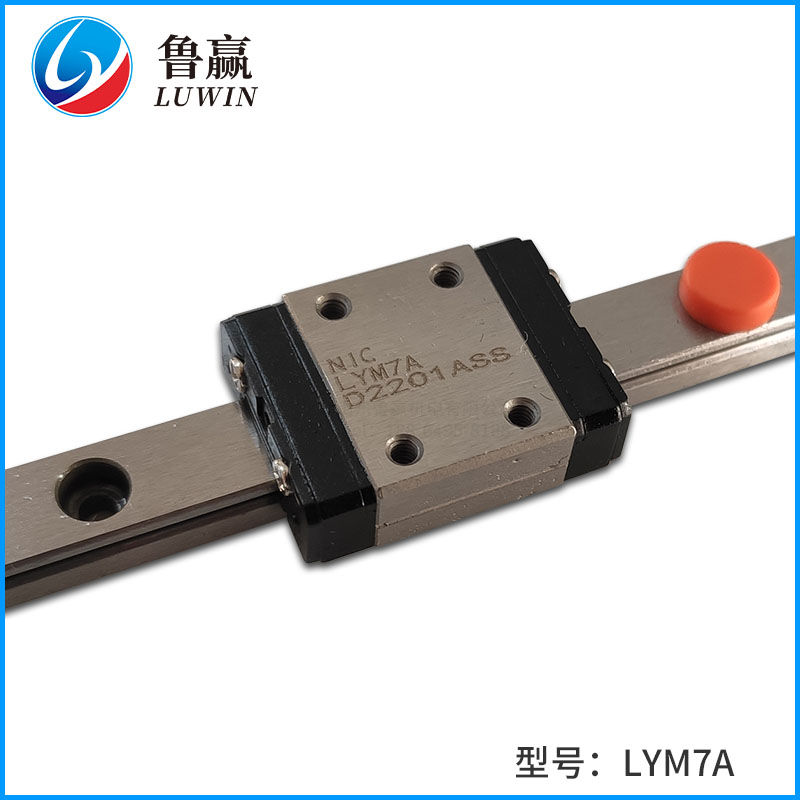

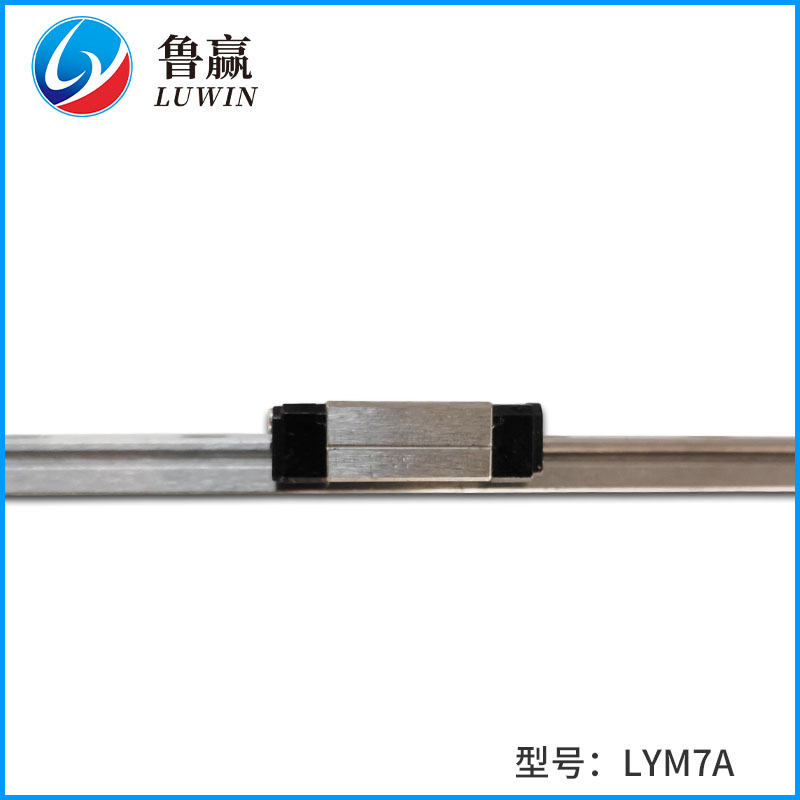

1.体积小、轻量化，特别适合小型化设备使用。
2.采用歌德型四点接触式设计，可承受各方向负荷，具备高刚性，高精度等特性。
3.有钢珠保持器设计，在精度允许下具备互换性。
单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM7A | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22.5 | - | Φ1.2 | M2×2.5 | 1.5 | 0.01 | |
| LYM7AL | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 13 | 21.8 | 30.8 | - | Φ1.2 | M2×2.5 | 1.5 | 0.015 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷C KN |
基本静额定负荷C0 KN |
容许静力矩 | 导轨 重量 kg/m |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM7A | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2×6 | 0.98 | 1.24 | 4.7 | 2.84 | 2.84 | 0.22 |
| LYM7AL | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2×6 | 1.37 | 1.96 | 7.64 | 4.8 | 4.8 | 0.22 |
