1.体积小、轻量化，特别适合小型化设备使用。
2.采用歌德型四点接触式设计，可承受各方向负荷，具备高刚性，高精度等特性。
3.有钢珠保持器设计，在精度允许下具备互换性。
单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||

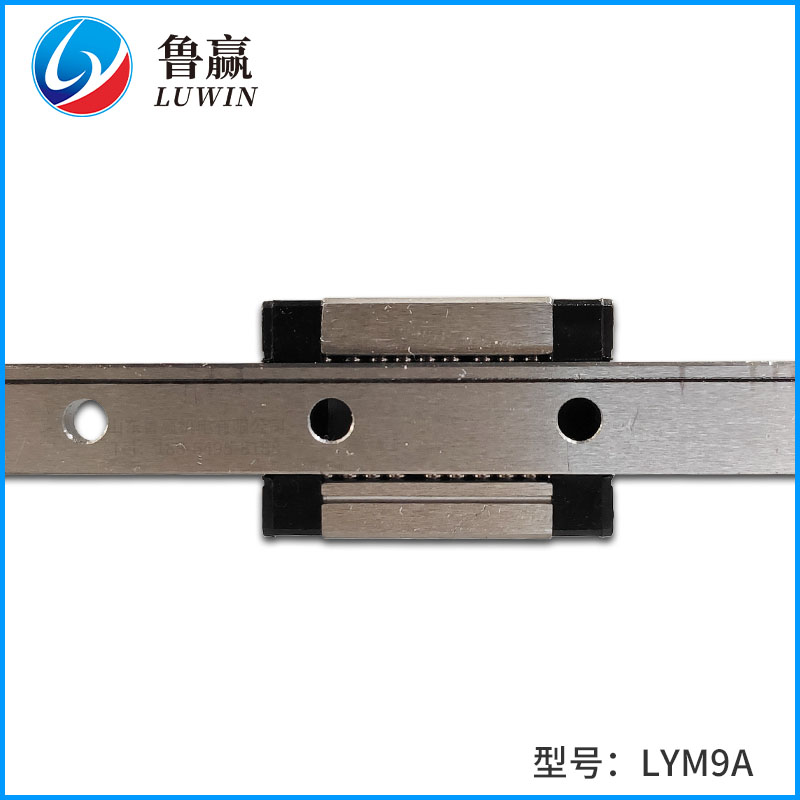

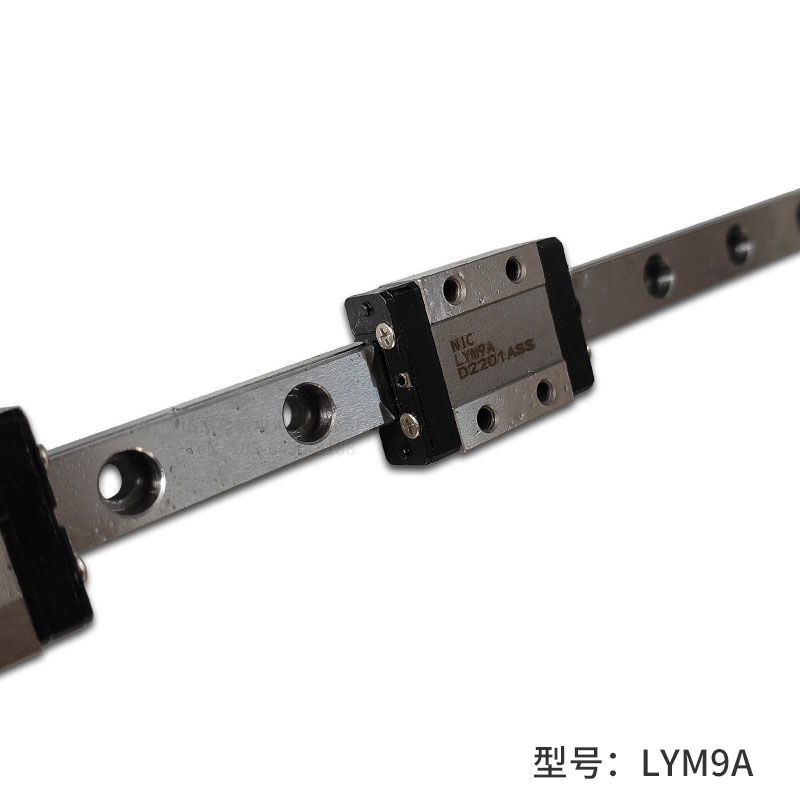

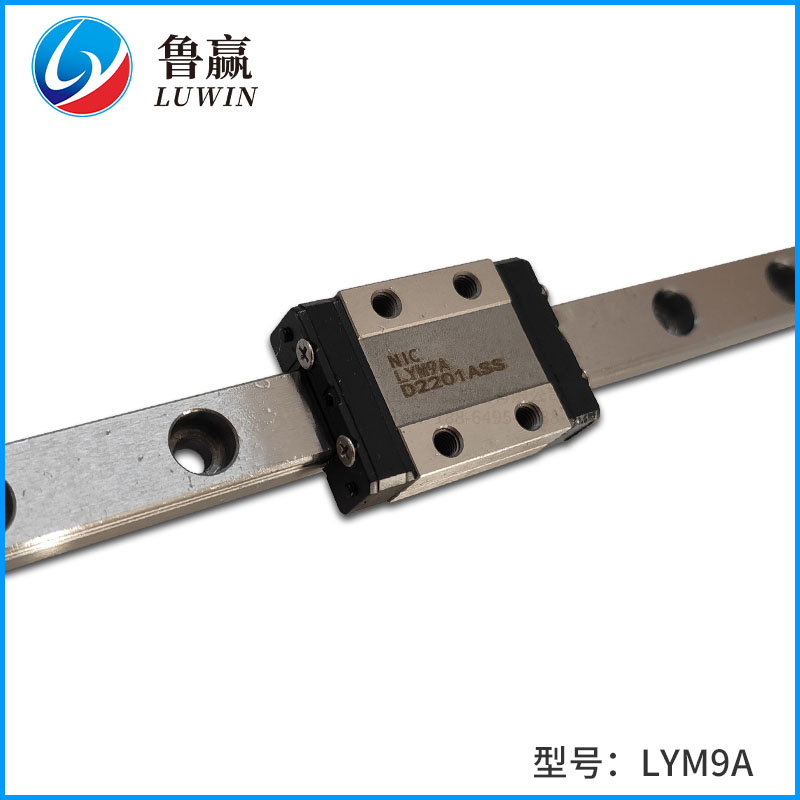

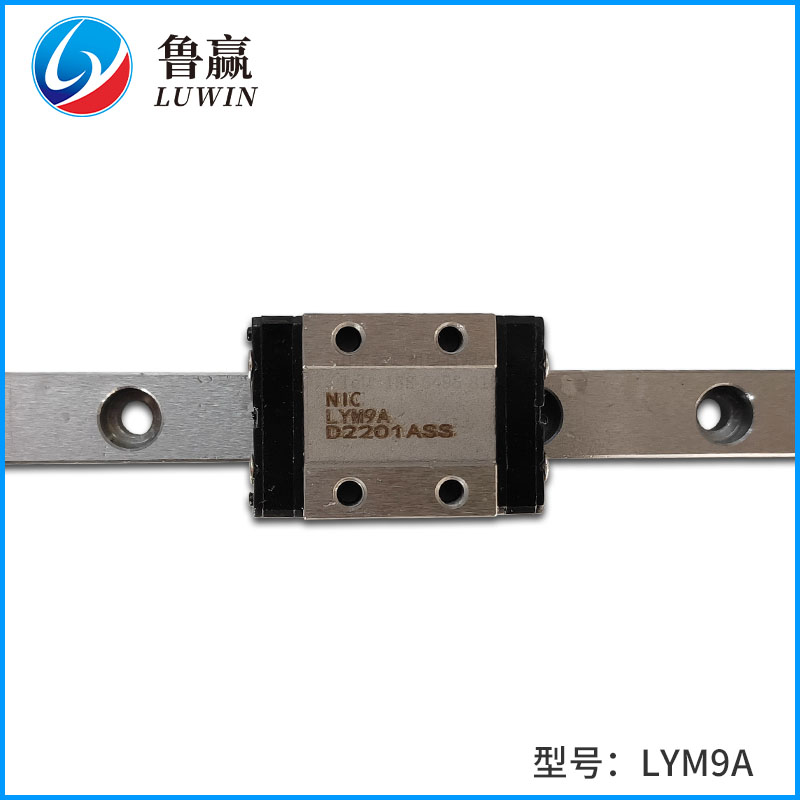

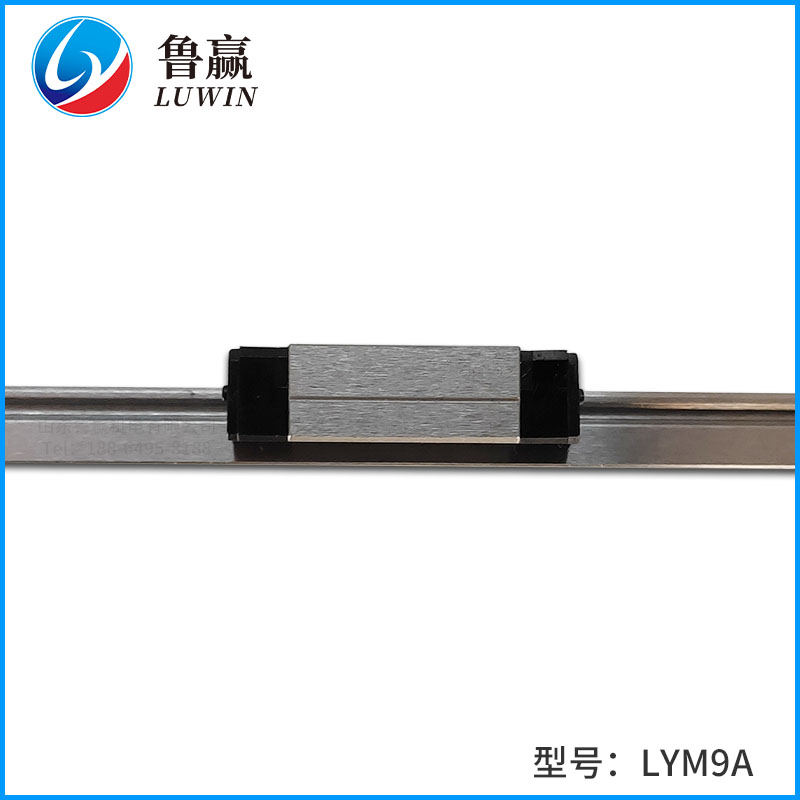

| LYM9A | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28.9 | - | Φ1.4 | M3×3 | 1.8 | 0.016 | |
| LYM9AL | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 16 | 29.9 | 39.9 | - | Φ1.4 | M3×3 | 1.8 | 0.026 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷C KN |
基本静额定负荷C0 KN |
容许静力矩 | 导轨 重量 kg/m |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM9A | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3×8 | 1.86 | 2.55 | 11.8 | 7.35 | 7.35 | 0.38 |
| LYM9AL | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3×8 | 2.55 | 4.02 | 19.6 | 18.62 | 18.62 | 0.38 |
