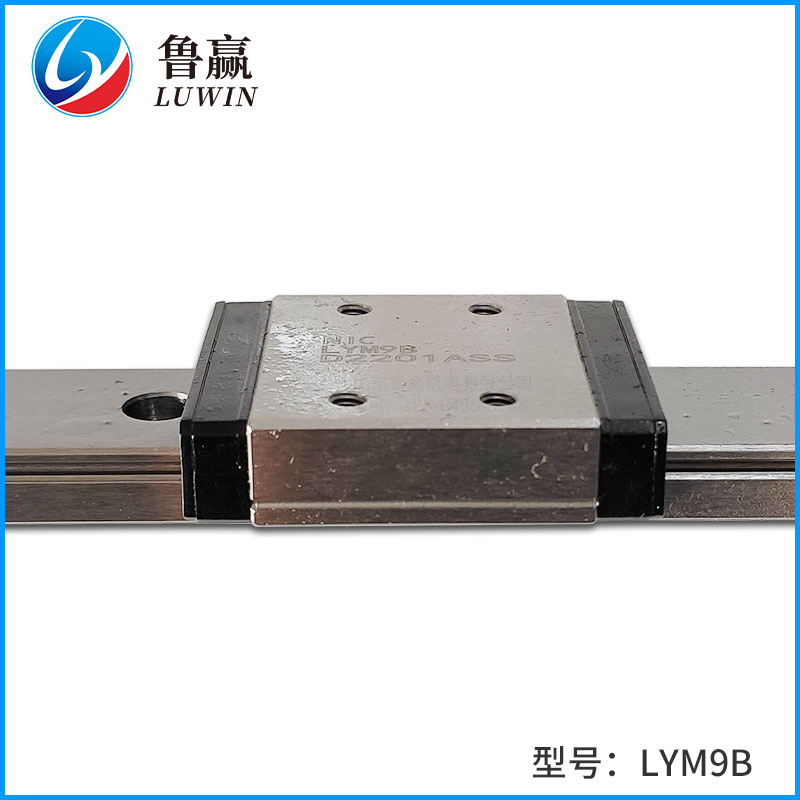

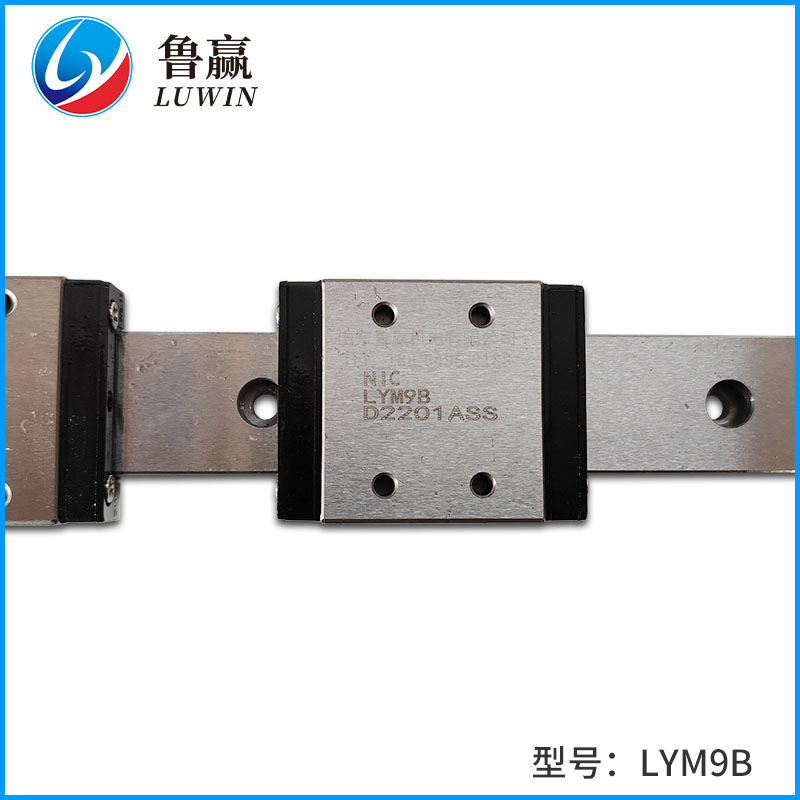

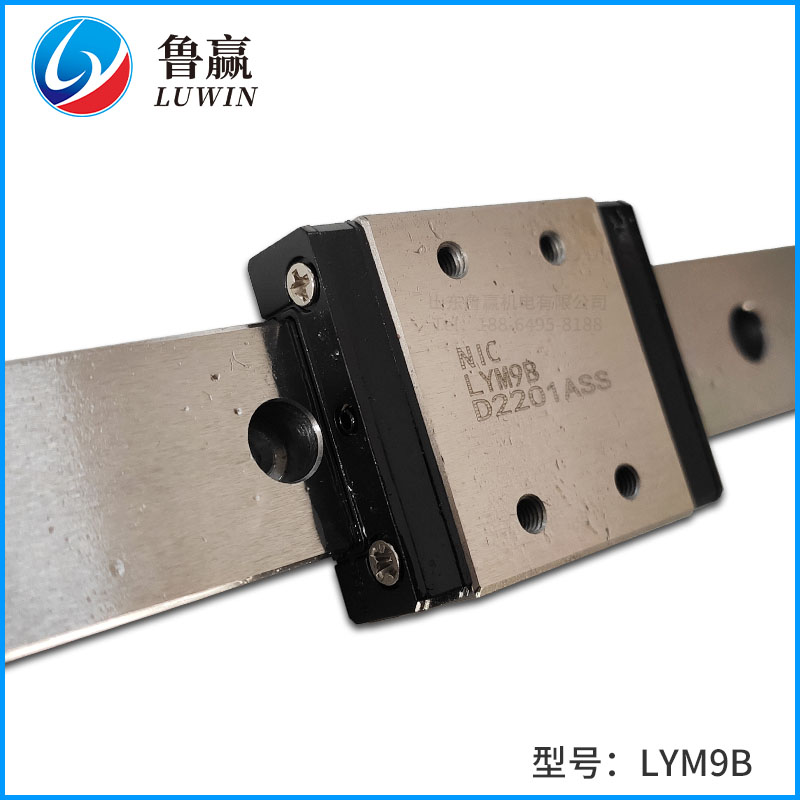

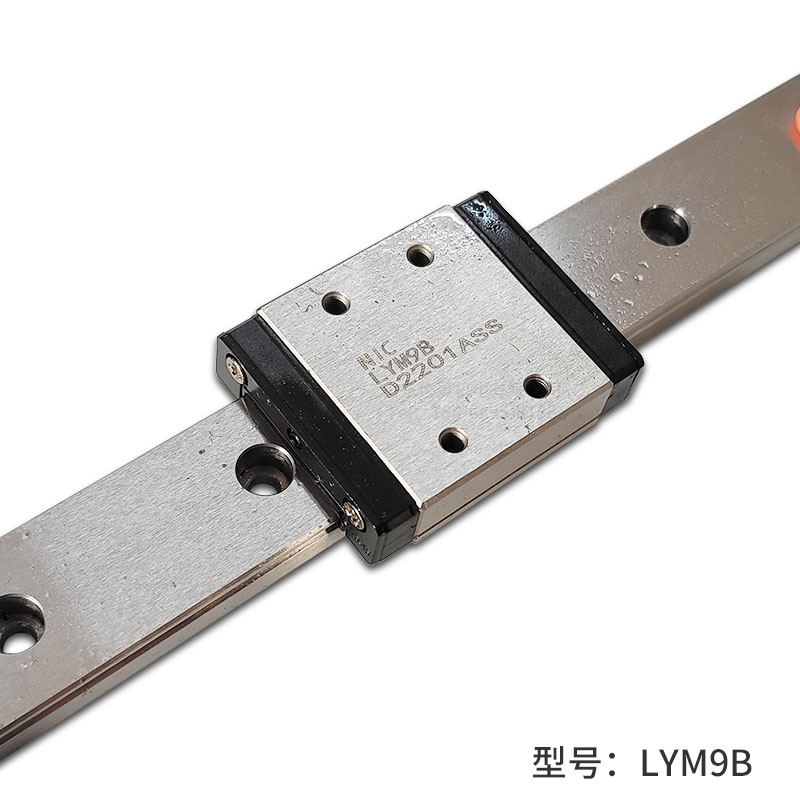

1.加宽导轨设计能够大幅度提升力矩负荷能力，可以单轴使用。
2.采用歌德型四点接触式设计，可承受各方向负荷，具备高刚性，高精度等特性。

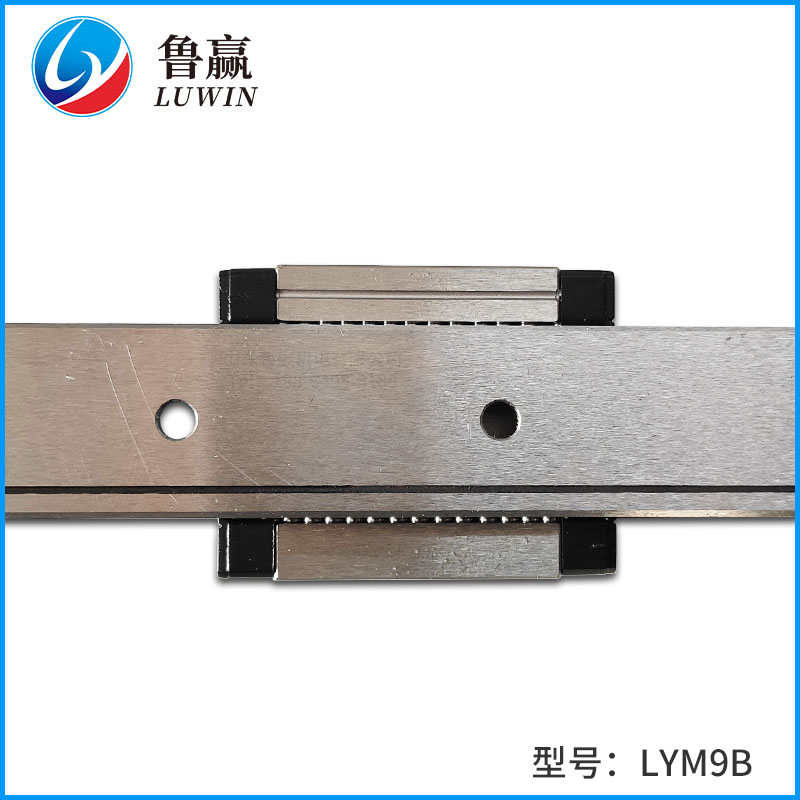

3.滑块有钢珠保持器设计，在精度允许下具备互换性。
单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM9B | 12 | 2.9 | 6 | 30 | 21 | 4.5 | 12 | 27.5 | 39.3 | - | Φ1.2 | M3×3 | 2.4 | 0.040 | |
| LYM9BL | 12 | 2.9 | 6 | 30 | 23 | 3.5 | 24 | 38.5 | 50.7 | - | Φ1.2 | M3×3 | 2.4 | 0.057 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷 C KN |
基本静额定负荷 C0 KN |
容许静力矩 | 导轨 重量 kg/m |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | WB | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM9B | 18 | - | 7.0 | 6 | 4.5 | 3.5 | 30 | 10 | M3×8 | 2.75 | 4.12 | 40.12 | 18.96 | 18.96 | 0.51 |
| LYM9BL | 18 | - | 7.0 | 6 | 4.5 | 3.5 | 30 | 10 | M3×8 | 3.43 | 5.89 | 54.54 | 34.00 | 34.00 | 0.51 |
