NIC 线性导轨夹紧装置，简称NIC 导轨钳制器，具有简单可靠、性价比高等特点。可应用于固定滑台、定位及防止振动、机械挡停器等领域。
减少占用空间，满足小空间安装需求。
手柄360°可调节，不同位置均可安装使用。
减少安装人员安装难度。
减少设备安装、维护成本。
满足特殊领域使用要求。

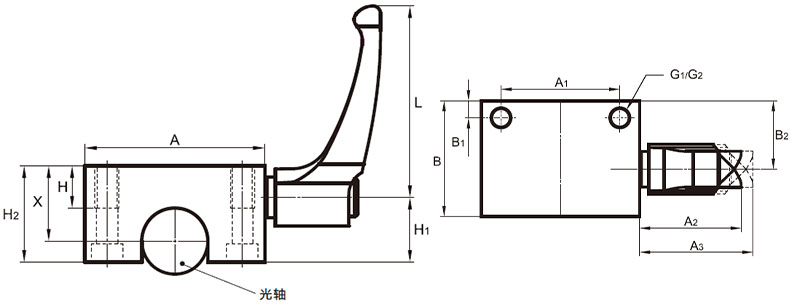

单位：mm
| 型 号 | A | A1 | A2 | A3 | B | B1 | B2 | X | H | H1 | H2 | G1 | G2*2 | L | 适合 轴径 |
紧固 扭矩 N·m |
夹紧力 *1N |
质量 Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR1200A | 43 | 32 | 30.5 | 33.5 | 32 | 4.5 | 18.5 | 18 | 10 | 16 | 24 | M5 | M4 | 45 | 12 | 5 | 550 | 0.22 |
| FR1600A | 53 | 40 | 30.5 | 33.5 | 38 | 5.5 | 22 | 22 | 12 | 19 | 29 | M6 | M5 | 45 | 16 | 5 | 600 | 0.38 |
| FR2000A | 60 | 45 | 38.5 | 41.5 | 44 | 6.5 | 26 | 25 | 14 | 21.5 | 32 | M8 | M6 | 63 | 20 | 7 | 750 | 0.59 |
| FR2500A | 78 | 60 | 38.5 | 41.5 | 52 | 9 | 31 | 30 | 16 | 25 | 38 | M10 | M8 | 63 | 25 | 7 | 750 | 1.0 |
| FR3000A | 87 | 68 | 46.5 | 50.5 | 58 | 10 | 35 | 35 | 16 | 28.5 | 43 | M10 | M8 | 78 | 30 | 12 | 1500 | 1.51 |
| FR4000A | 108 | 86 | 56.5 | 61.5 | 68 | 11 | 40.5 | 45 | 20 | 34.5 | 53 | M12 | M10 | 92 | 40 | 17 | 1500 | 1.51 |
| FR5000A | 132 | 108 | 56.5 | 61.5 | 76 | 12 | 46 | 50 | 22 | 39.5 | 58 | M16 | M14 | 92 | 50 | 17 | 1700 | 2.24 |
| FR6000A | 157 | 132 | 56.5 | 61.5 | 76 | 12 | 46 | 60 | 22 | 45 | 68 | M16 | M14 | 92 | 60 | 17 | 1700 | 3.65 |
*1：按照所示的紧固扭矩，拧紧后的值。
*2：(G2)从下方固定时的螺纹公称直径。
| 螺栓规格（强度等级8.8级以上） | 扭矩（Nm） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
*保留有修改技术参数的权利
